En geoteknisk utredning kan delas upp i nedan steg. Vid större projekt kan det vara ekonomiskt fördelaktigt att processen itereras för att optimera resultatet och rekommendationen. Det kan exempelvis innebära att en inledande översiktlig fältgeoteknisk undersökning utförs för att sedan kompletteras med en detaljerade fältgeoteknisk undersökning i senare skede.
Kontroll av Jordartskarta och arkivmaterial.

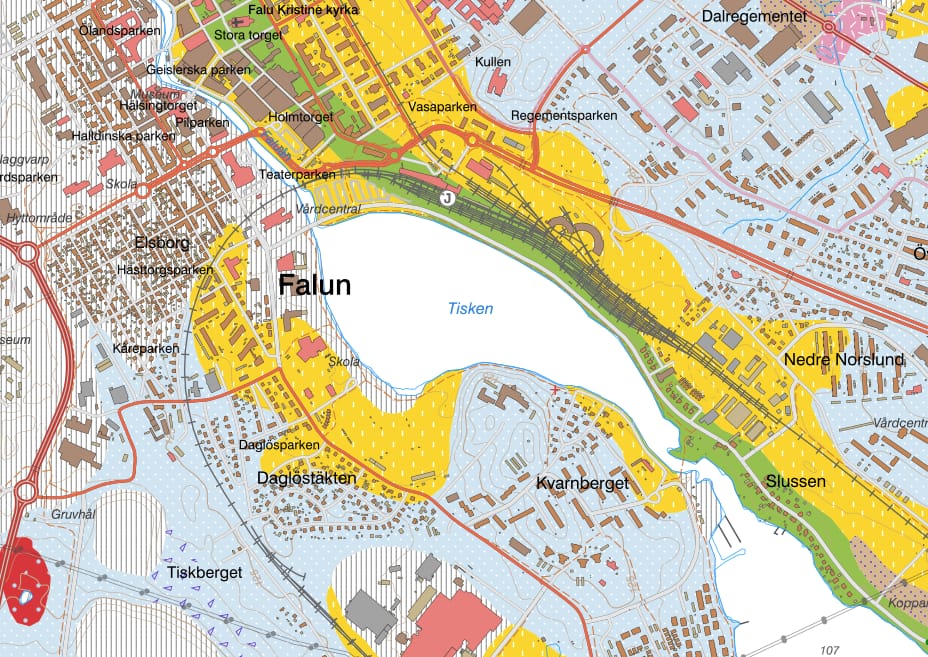

Jordartskarta över aktuellt område från SGU studeras tillsammans med arkivhandlingar från aktuellt och/eller närliggande område.
Inhämtande av underlag
Laster från projekterade objekt inhämtas från konstruktör. Alternativt kan laster uppskattas från erfarenhet. Projekterad anläggning inhämtas i dwg eller pdf-format för att kunna placera borrpunkter på lämplig plats. Vid planerat borrprogram i urbana områden inhämtas befintliga ledningars lägen från ledningskollen.se samt från andra ledningsägare.
Borrprogram utformas
Vid behov och då budget finns utförs först ett platsbesök innan borrprogramet utformas.
Borrpunkter placeras ut på ett kartunderlag. Undersökningsmetoder, provtagningsmetoder samt undersökningsdjup bestäms. Vid behov diskuteras borrprogramet tillsammans med kunden för att hitta en rimlig omfattning. Exempel på undersökningsmetoder beskrivs under rubrik Vilka fältgeotekniska undersökningsmetoder finns, och vilken är lämplig?
Fältgeoteknisk undersökning utförs enligt borrprogram
En lämplig fältgeotekniker bokas in för utförande av aktuellt borrprogram. Inför fältgeoteknisk undersökning krävs ledningsutsättning i fält, vilket beställs i god tid. Den fältgeotekniska borrbandvagnen har storlek som en personbil. Vid behov utförs röjning för att möjliggöra framkomlighet till planerade borrpunkter.

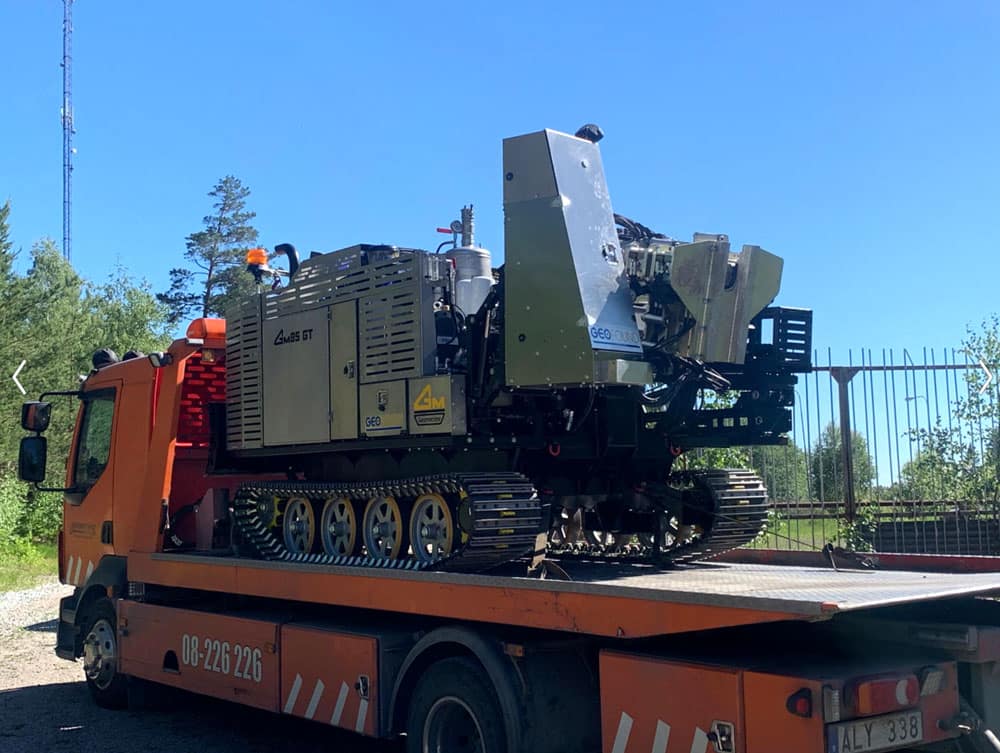

Exempel på borrbandvagn som kan användas vid fältgeoteknisk undersökning.
Borrning utförs med borrbandvagnen. Borrhålen blir ca 5–20 cm i diameter beroende på metod. Borrhålen fylls igen och marken återställs. Vid behov installeras grundvattenrör, vilka kvarlämnas och mäts enligt överenskommelse efter utförd undersökning. Grundvattenrör kan vid behov installeras med dexel och lock, vilket innebär att rörets topp placeras under markytan. Dexel används oftast på hårdgjorda ytor, där grundvattenröret är i vägen för trafik och riskerar att bli påkört.
Utvärdering av resultat från fältundersökning
Fältresultat från utförd fältgeoteknisk undersökning utvärderas för att bland annat bedöma jordart, tolka jordlagerföljder, ta fram materialparametrar och tolka eventuella bergnivåer.
Redovisning av resultat från fältundersökning
Resultatet av fältgeotekniska undersökningen redovisas på ritningar i plan och elevation. I plan redovisas borrhålen tillsammans med planerade anläggningar och höjdkurvor. I elevation redovisas bland annat sonderingens neddrivningshastighet, provtagna jordarter och uppmätta grundvattennivåer.
Dokumentation av utförd fältundersökning i MUR Geo eller i PM
Utförd undersökning dokumenteras i MUR Geo eller vid små uppdrag i endast PM.
Beräkningar och rekommendationer
Stabilitetsberäkningar, sättningsberäkningar, bärighetsberäkningar mm redovisas i PM Geo eller projekterings PM Geo.
Leverans till kund
Handlingar levereras enligt överenskommelse till kunden.
